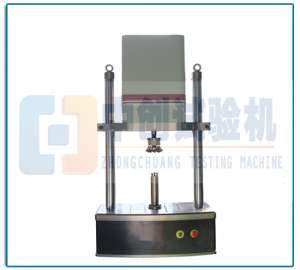

波纹管轴向疲劳试验机对试样形状的要求：

    通常试样采用具有完全加工横截面的类型。

    试样可以如下所示:

    —在平行部位和夹持端之间具有切向过渡圆弧(如图3a)或者夹持端间连续半径(如图3b)的圆形横截面;

    —在平行部位和夹持端之间具有切向过渡圆弧(如图4a)或者夹持端间连续半径(如图4b)的均匀厚度的矩形横截面。

    值得注意的是，矩形横截面试样可以要求同时减小试验部位的宽度和厚度。如果这样，在宽度和厚度方向均要求过渡圆弧。同样，当矩形横截面试样要求考虑材料在实际应用时的表面条件时，试样至少要求试验部位的一面保持未加工状态。通常情况下，由于矩形试样很难获得较小的粗糙度或者在矩形横截面的拐角提前萌发疲劳裂纹，采用矩形横截面试样进行的疲劳试验，其结果一般与圆形横截面试样没有可比性。

    其他形状的试样试验部位具有连续半径形状的，其半径至少为3d(或3b)，试验报告中要求包括弹性应力集中系数。
