OLG

试验设备：

1、多孔陶瓷抗压强度试验机

    须符合下列要求:

    具有能将试样破坏的压力量程;

    能够控制均匀连续地增大压力;

    应能自动指示和标记试样所受比较大压力，压力测量示值误差不得大于2}0

2.卡尺:应能读到0. 01厘米。

试样制取：

1、试样规格为直径20士1毫米，高20士1毫米的圆柱体。每组试样不得少于五个。

2、当试验用制品的厚度超过20毫米时，试样可从制品上直接切取或钻取。对于切取上述规格试样有困难的制品，试样可以用与制品生产相同的工艺制作。

3、试样加压面必须研磨平整，两受压面须保持互相平行。制品为半干法成型时，试样试验时受压方向应为制品成型时加压方向。

4、试样外观不得有制样造成的缺边、掉角、裂纹等缺陷。否则应另行制样。

试验步骤

1、用卡尺测量试样上下两受压面直径，精确到o. of厘米。

2、将试样放在多孔陶瓷抗压强度试验机下压板中心位置，并在上、下压板与试样接触处垫以1毫米左右的马粪纸。

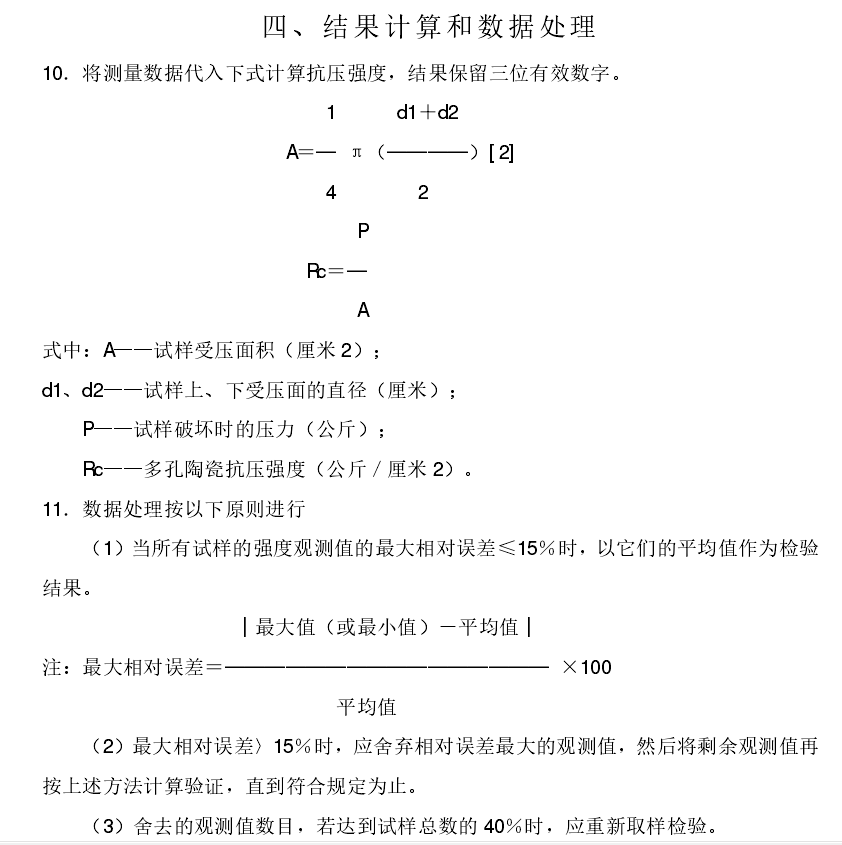

3、以每秒20士5公斤/厘米2的速度均匀地施加压力，直到压力计指针倒转时立即停止试验，准确读取并记录试样破坏时的压力值。
